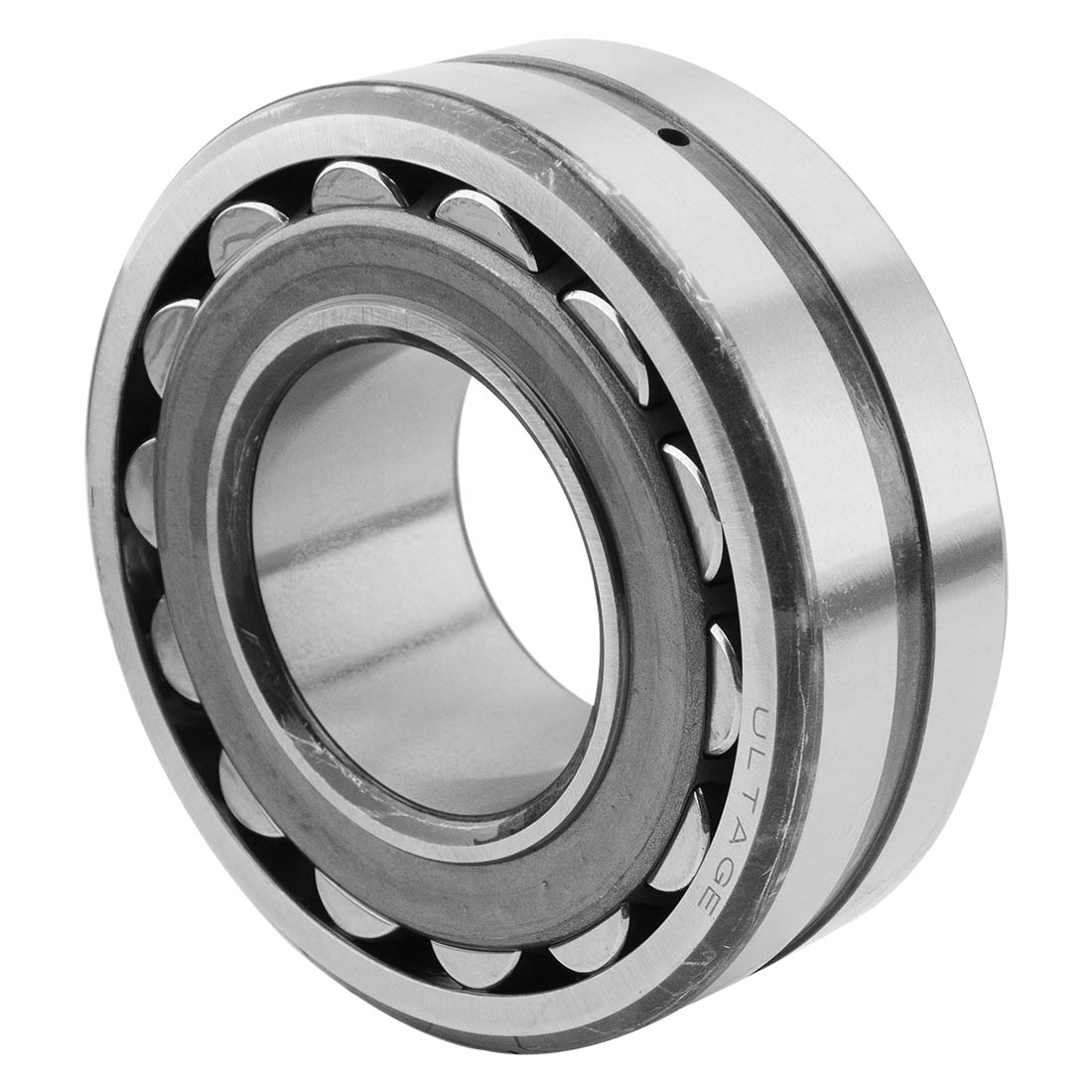

Подшипник NTN 23124EAW33, размер 120x200x62 мм

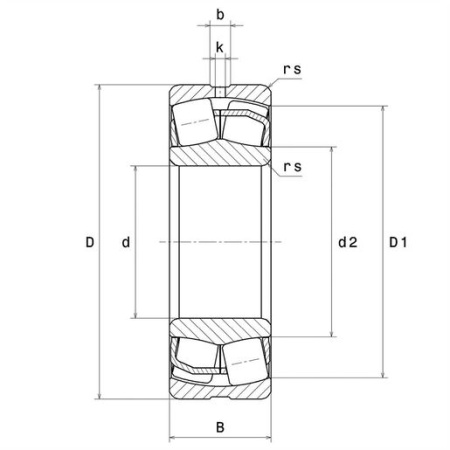

Размеры изделия:

• внутренний диаметр (d): 120 мм;
• наружный диаметр (D): 200 мм;
• ширина подшипника/внутреннего кольца (B): 62 мм;
• наружный диаметр внутреннего кольца (d2): 138,9 мм;
• внутренний диаметр наружного кольца (D1): 178,4 мм;
• минимальный радиус галтели (rs): 2 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 10,04;
• диаметр отверстия (k): 4,5 мм;
• класс радиального зазора: CN;
• вес: 7,67 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 663 кН;
• статическая грузоподъёмность (C0): 820 кН;
• предельная усталостная нагрузка (Cu): 86,3 кН;
• коэффициент (е): 0.28 кН;
• коэффициент статической осевой нагрузки (Y0): 2.37 кН;
• коэффициент осевой нагрузки (Y1): 2.43 кН;
• коэффициент осевой нагрузки (Y2): 3.61 кН;
• базовая частота вращения (N ref): 2600 об/мин;
• предельная частота вращения (N lim): 3200 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

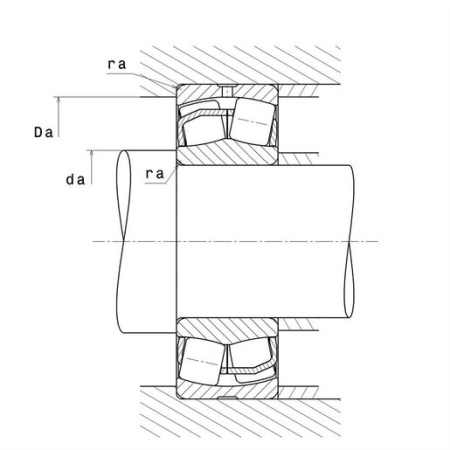

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 131 мм;
• максимальный диаметр буртика корпуса (Da max): 189 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
