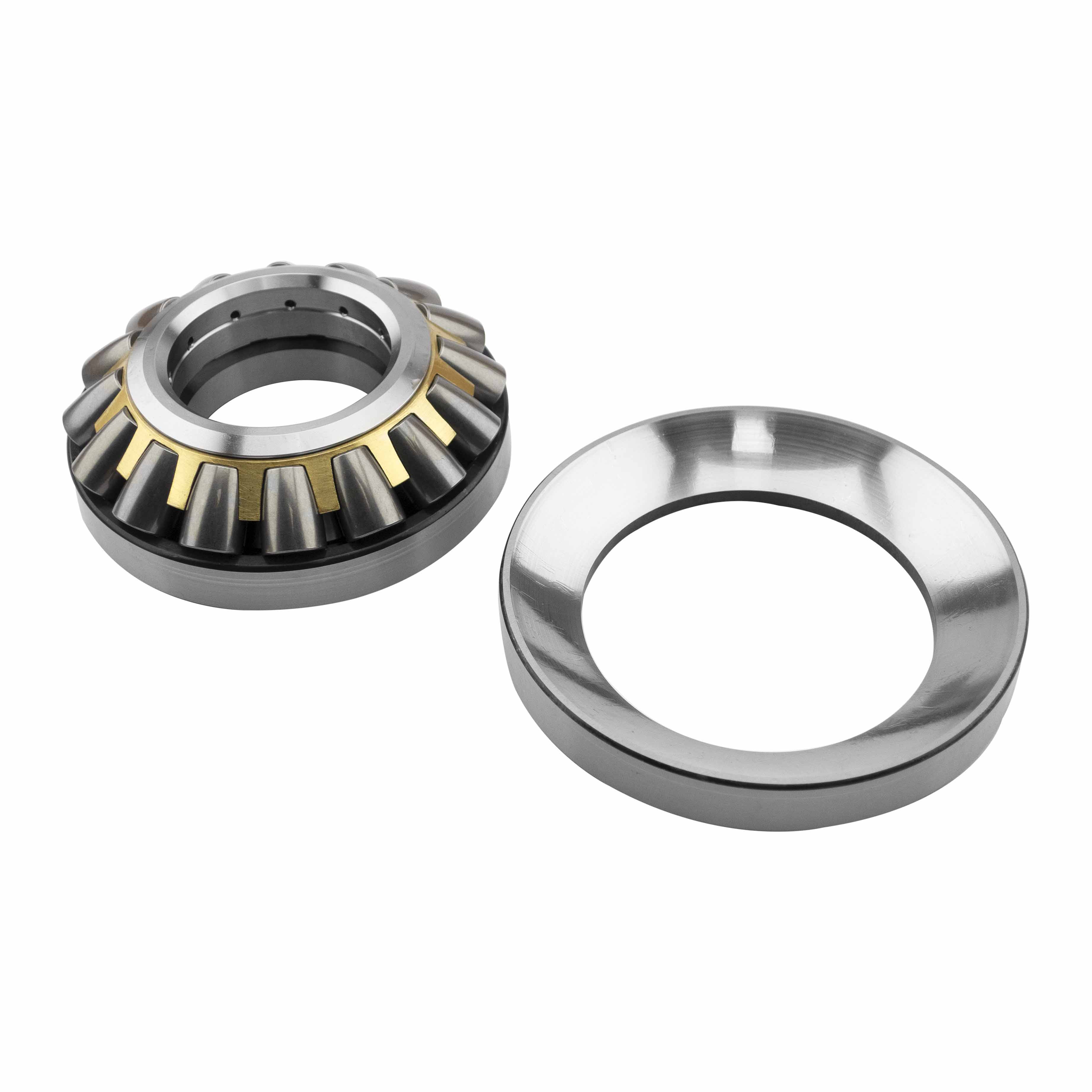

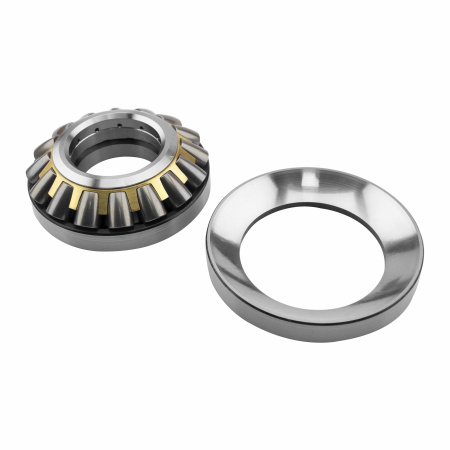

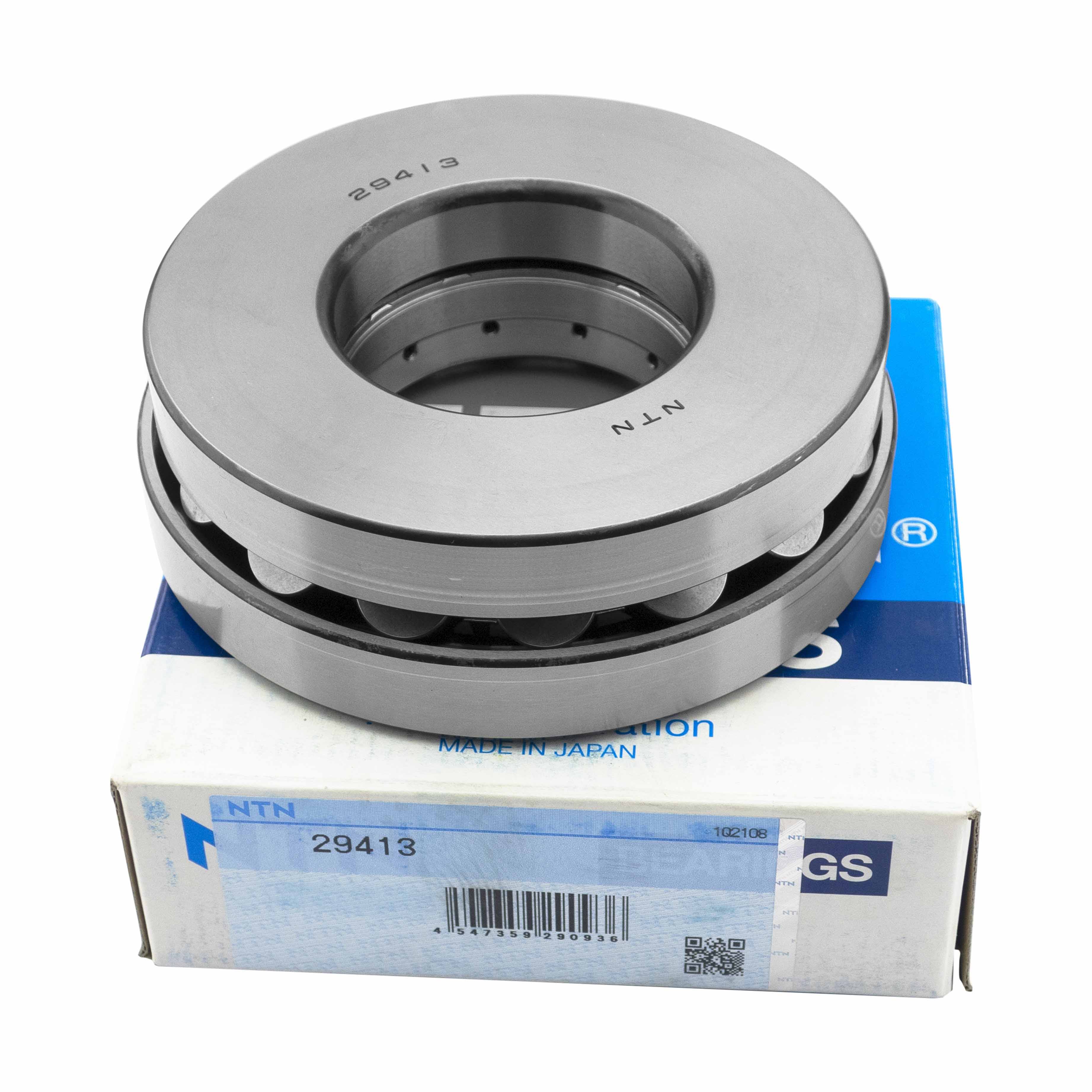

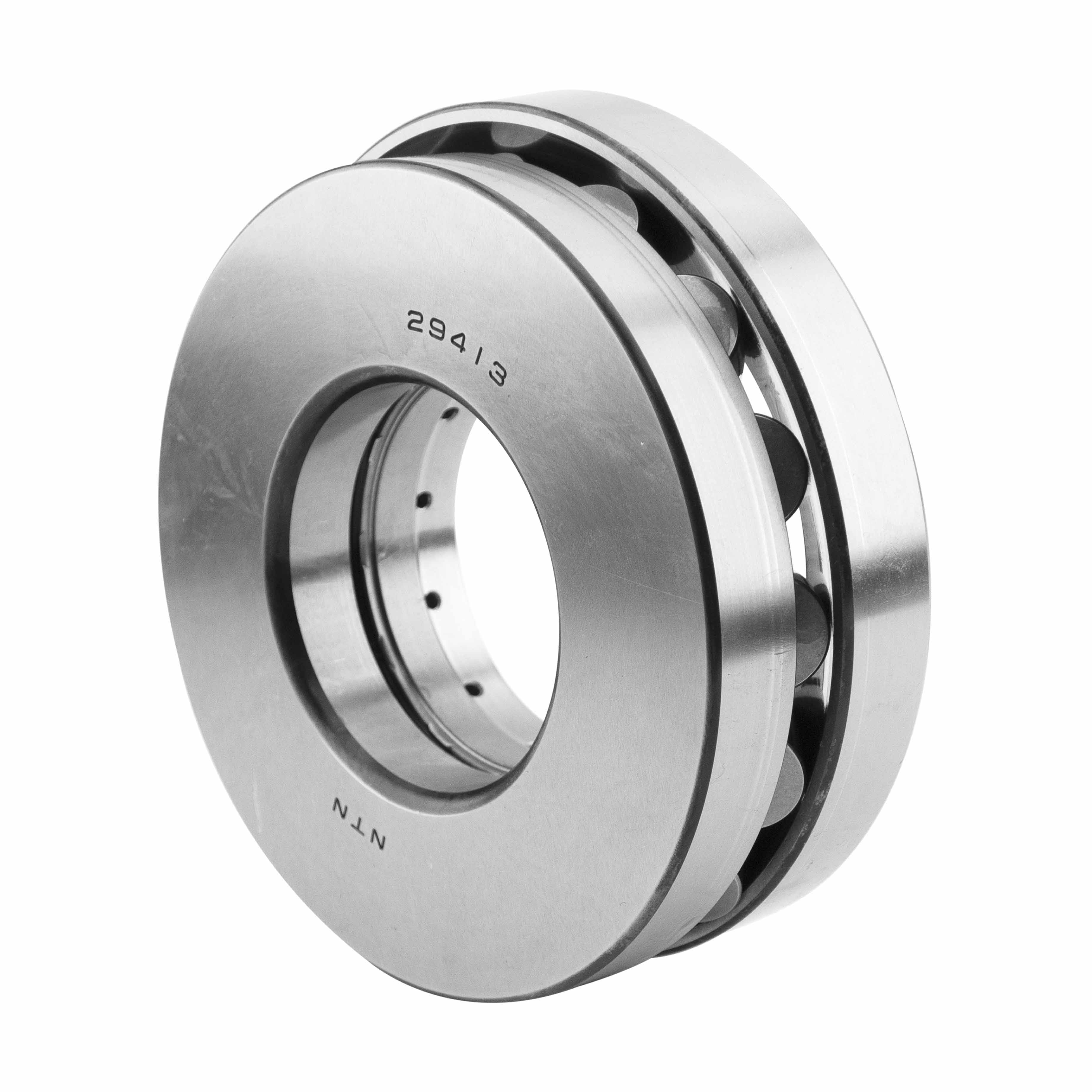

Подшипник NTN 29413, размер 65x140x45 мм

Размеры:

• внутренний диаметр кольца вала (d): 65 мм;
• наружный диаметр кольца корпуса (D): 140 мм;
• внутренний диаметр кольца корпуса (D1): 96.5 мм;
• наружный диаметр кольца вала (d1): 122.8 мм;
• высота упорного подшипника (T): 45 мм;
• ширина кольца корпуса (C): 22 мм;
• ширина кольца вала (B): 29.5 мм;
• расстояние между большим торцем кольца вала и сепаратором (B2): 39 мм;
• точка приложения нагрузки на оси (a): 42 мм.

Производительность продукта:

• номинальная динамическая осевая грузоподъёмность (Ca): 405 кН;
• номинальная статическая осевая грузоподъёмность (C0a): 1180 кН;
• предельная осевая грузоподъёмность (Cua): 142 кН;
• предельная скорость при смазывании маслом (N lim): 2300 об/мин;
• базовая частота вращения (N ref): 2400 об/мин;
• предельная частота вращения (N lim): 4600 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (BPFO, 60 об/мин): 7.601 Гц;
• частота вращения по внутреннему кольцу (BPFI, 60 об/мин): 9.399 Гц;
• частота вращения тела качения (BSF, 60 об/мин): 5.743 Гц;
• частота прохождения контакта тела качения (BRF, 60 об/мин): 2.872 Гц;
• частота вращения сепаратора (FTF, 60 об/мин): 0.447 Гц.

Размеры окружающих деталей:

• максимальный радиус галтели вала и корпуса (ras max): 2 мм;
• минимальный радиус галтели (rs): 2 мм;
• максимальный диаметр буртика корпуса (Da max): 118 мм;
• минимальный диаметр буртика вала (da min): 100 мм;
• максимальный диаметр буртика кольца вала (db1): 72 мм;
• максимальный диаметр шайбы (db2): 72 мм.
